| 一 简介： | |
| 随着液压强度胀接技术的广泛应用，对管板开槽的要求也越来越高，用户原先自制的简易开槽器已不能适应液压强度胀需开8-12mm宽槽的要求。因此，本公司为解决这部分用户的难题，研制成功了能满足液压强度胀开槽要求的管板开槽器。 TMKC-8A，8B，8C，8E，10A，10B，10C，10E型系列开槽器，就是能满足液压强度胀要求的换热器管板内孔开槽的专用器具，它是我公司采用美国及国内先进技术，自行设计改进的一种多用途开槽器。它们均有三部分组成：（1）主体、（2）刀杆、（3）刀片。根据客户要求可选用不同型号开槽器，刀杆和刀片都是根据用户要求定制的。刀杆根据孔径定制，刀片根据槽宽定制。 | |
| 二 特点： | |
| 1、生产效率高，每分钟可开1-2个孔槽； 2、自动定位，适应常用各种规格的管孔开槽； 3、3-6-3双槽一次成型，6-10单槽一次成型； 4、开槽质量高，可靠性好； 5、可根据液压胀接的要求开槽； 6、可任意选用各种形状开槽刀具。 | |

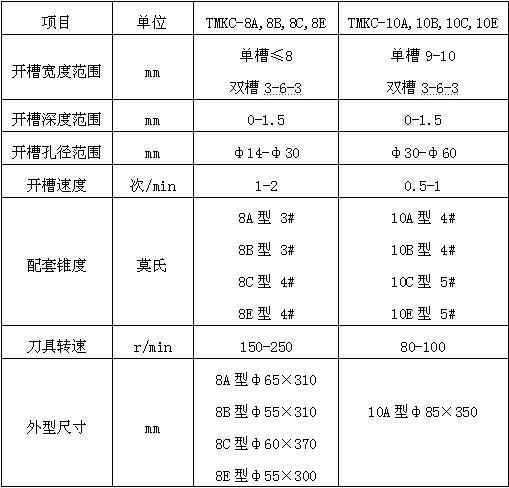

| 三 技术参数： | |
 | |
| 四 操作方法： | |
| 1、选用刀具：根据所要加工的管板开槽要求，选择刀具，同时也可根据不同规则的开槽要求自备刀杆，刀片孔须经精加工成型 ，刀片刃磨须满足加工要求。 2、装 刀： (1)MKC-8A,10A型滑块式开槽器 松开紧定螺栓(1),根据基孔尺寸要求，把刀杆(2)与刀片(3)调整至所需加工尺寸 (注 意:刀刃应装在刀杆扁方的对边)，拧紧。

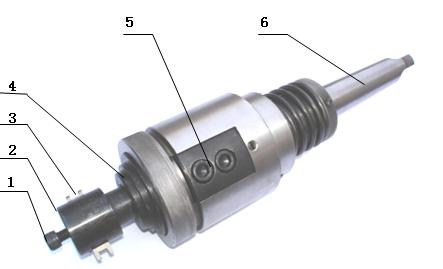

TMKC-8A,10A型滑块式开槽器 1紧定螺栓 2刀杆 3刀片 4顶尖 5紧定螺栓 6莫氏柄 螺钉(1)。松开紧定螺栓(5),充分插入刀杆(2),拧紧螺栓(5)压紧刀杆(2)之扁方部分。(2)TMKC-8Ｂ,10Ｂ型杠杆式开槽器 松开紧定螺栓(1),根据基孔尺寸要求，把刀杆(2)与刀片(3)
TMKC-8A,10A型滑块式开槽器 1紧定螺栓 2刀杆 3刀片 4顶尖 5并帽Ⅰ 6并帽Ⅱ 7调节螺栓 8莫氏柄 调整至所需加工尺寸（注：刀刃应装在靠近刀柄中心一侧），拧紧螺栓(1)。当顶尖(4)的大径端面与刀片(3)的最近距离即管板端面至所要开第一条槽之间的距离,其与所要达到的要求之间的误差在5mm以内时可松开并帽Ⅱ,旋转并帽Ⅰ调节,达到要求后旋紧并帽(5)。当所开槽深度误差在0.5mm以内时，可松开螺栓(7)并调节其内“一”字螺栓,达到要求后旋紧螺栓(7)。 (3)TMKC-8C,10C型滑槽式开槽器

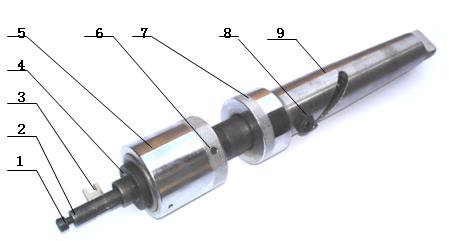

TMKC-8C,10C型滑槽式开槽器 1紧定螺栓 2刀杆 3刀片 4顶尖 5并帽 6固定螺钉 7并帽 8导向螺栓 9 莫氏柄 至所要开第一条槽之间的距离,其与所要达到的要求之间的误差在5mm以内时可松开螺钉(6),旋转并帽(5)调节,达到要求后旋紧螺钉(6)。当所开槽深度误差在0.5mm以内时可松开并帽(7)上的止退螺钉以旋转并帽(7),达到要求后,旋紧其上止退螺钉。(4)TMKC-8E,10E型滑槽式开槽器 松开刀杆(2)上的紧定螺栓(1),根据基孔尺寸要求，把刀片
TMKC-8E,10E型滑槽式开槽器 1紧定螺栓 2刀杆 3刀片（未装） 4顶尖 5主体套 6 并帽 7莫氏柄 (3，未装)调整到所需加工尺寸(注意:刀刃应装在靠近刀柄中心一侧)，拧紧螺栓(1)。3、装 夹：开槽器可由莫氏柄装在普通摇臂钻床或钻加工中心上。 4、主机调速: 根据加工的不同规格要求，从技术参数表中选用合理的转速。 5、进 刀: 当主体顶尖锥面对准所加工的孔口时，先采用无负荷自由定位，然后固定钻床摇臂，下压受力，通过主轴旋转带动主体转动使刀杆自动横向进刀，直至加工所需槽要求完毕，每孔操作过程只需0.5-1分钟。 | |
| 五 注意事项： | |
| 1、开槽过程中，转速不能太高，以免损坏刀具及零件。 2、固定刀片的螺栓一定要拧紧，但不能用力过猛！ 3、开槽时，刀具对工件应自由定位，否则会造成开槽偏心。 4、滑动部分应保持良好的润滑性能。应经常加注润滑油，并保持清洁无卡死现象。 5、定期加注轴承用润滑油。 6、 选用刀杆及刀具应在参数范围内。 | |
| 六 销售服务： | |
| 为用户免费提供技术咨询、供方厂内的技术培训等技术服务，每购一套开槽器均按用户要求规格赠送刀杆（注：A型赠2根，B型赠1根，C型赠1根, E型赠1根），刀片各五片，代办邮购，免收包装费，保修期一年，热忱欢迎广大用户选购。 |
